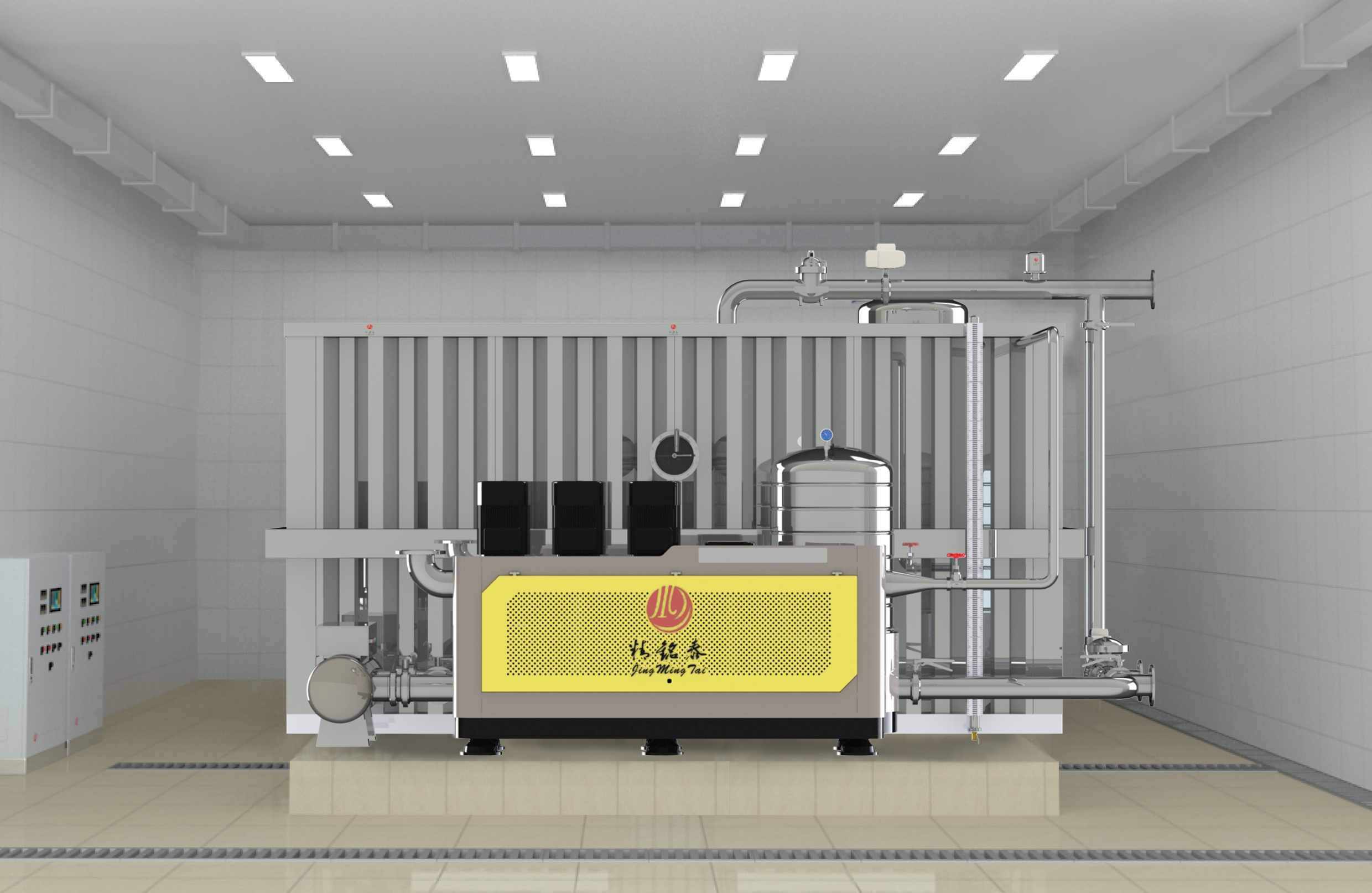

精铭泰牌JMTHB型微机控制变频调速给水设备

【设备型号】JMTHB-水箱容积-设备流量-设备扬程-单台电机功率-水泵台数(含备用泵)
【功率】(  )kw
【技术参数】

流量范围 0-3000m³/h

压力范围 0-2.5Mpa

水泵电机功率 ≤300kw

电源 380V+10%

适用环境 温度0-40℃

相对湿度不超过90%

工作流程及原理

  精铭泰牌JMTHB型微机控制变频调速给水设备,按最新款式设计理念,针对产品的形状、构造,结合实用新型的技术方案和产品形状、图案、色彩,设计出精美流线型三维立体的整体效果产品,美观大方、造型气派、富有美感、品质非凡,赋予产品文化内涵和精髓所在,精铭泰牌JMTHB型微机控制变频调速给水设备新款式、新工艺是智慧泵房的理想选择。
       精铭泰牌JMTHB型微机控制变频调速给水设备是应用先进的现代控制理论,结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水设备。设备根据用户用水量变化自动调节运行水泵台数和单台水泵转速,使水泵出口压力保持恒定。当用户用水量小于单台水泵出水量25%时,系统根据用水量变化切换至节能小流量保压泵和节能型不锈钢保压罐,做到节能最大化。当用水量增加使管道系统内压力下降,这时压力传感器把检测到的信号传送给微机控制单元,通过微机运行判断,发出指令到变频器,控制水泵电机,使转速加快以保证系统压力恒定,反之低峰和夜间用水量很少时,主泵休眠,节能小流量保压泵工作,以保持恒压。
  依据项目情况和设计要求,公司产品分为一用一备、二用一备、三用一备等多泵并联配置,当用水量大于一台泵出水量时,第一台泵切换到工频运行,第二台泵开始变频调速运行;当用水量大于两台泵出水量时,第一、二台泵切换到工频运行,第三台泵开始变频调速运行;依次循环启动,当用水量减小时,水泵依次停止运行。在整个运行过程中,始终保持系统恒压不变,使水泵始终工作在高效区,当设备供水流量小于单台工作泵流量25%时,设备自动进入小流量泵运行的节能状态。
  依据项目情况和设计要求,我公司也可对水泵进行一控一变频控制即单泵分别配置变频器控制,做到软启动软停止,和控制柜联动单泵工作或停止。满足大型加压泵站和具有冷热水混合系统的用水工况等对管网压力稳定性要求较高的情况。
  设备可以低、中、高区共用一个水箱,减少占地面积,增加经济效益。
  精铭泰牌JMTHB型微机控制变频调速给水设备的工作流程及原理是供水管网进水通过不锈钢进水总阀门(用户配置)、不锈钢流量控制器、双阀体结构不锈钢过滤器遥控液压浮球阀、不锈钢稳流控制器、进入波浪式无内拉筋不锈钢水箱、经过不锈钢水箱出水口、不锈钢手轮式球阀、臭氧自洁消毒器或紫外线消毒器、无阻力不锈钢无缝分流管件、不锈钢手轮式球阀、快装式软接装置、节能高效立式多级离心泵、节能小流量保压泵、无阻力不锈钢弯头、快装式软接装置、低阻力旋启式不锈钢止回阀、不锈钢手轮式球阀、无阻力不锈钢无缝分流管件、节能型不锈钢隔膜保压罐、出水不锈钢压力传感器、高压水箱自动清洗装置、由用户自行安装的软接装置、流量计和控制阀门、进入用户管网。
  当用水低峰和夜间用水量很小时,主泵休眠,节能小流量保压泵启动、节能型不锈钢隔膜保压罐稳定管网压力,确保用户小流量用水,当用水量增大时,节能小流量保压泵停止、主泵启动开始工作。
  我公司生产的每套精铭泰牌JMTHB型微机控制变频调速给水设备在出厂前均100%进行产品检验,并由电脑自动打印出该产品的实际检测数据与国家标准数据的检验报告,随合格证一同交付客户。
  实际检测数据包括:结构、布置检验、外观质量检验、配置检验、材质检验、小流量运行功能试验、连续运行功能试验、手动、自动和远程控制功能试验、水位控制功能试验、压力控制功能试验、自动保护功能试验、超压保护功能试验、水泵自动切换功能试验、备用泵自投功能试验、远程监测、监控、监视功能试验、人机对话功能试验、末端水位通讯接口功能试验、耐压强度试验、抗干扰性试验、外形尺寸、加工质量检验、外壳防护等级试验、表面质量检验、结构、布置检验、变频器检验、导线、指示灯和按钮的色标检验、显示及功能检验、电气间隙与爬电距离检验、安全接地试验、防雷试验、水泵机组试验、管路、阀门及仪表检验、气压水罐检验。
  本产品流量范围每小时0-3000立方米、压力范围0-2.5兆帕、水泵电机功率小于等于300千瓦、电源350-450伏、适用环境温度0-40摄氏度、相对湿度不超过百分之九十。
  本产品适用于新建、改建住宅小区、商务及办公楼、宾馆、饭店、学校、医院、工矿企业、自来水厂、城市区域加压泵站等生活、中水供水。
  我公司将为广大用户提供优化设计的崭新产品;各类住宅、老旧小区、企事业单位、大专院校、医院、部队、酒店、大型综合体的无负压、箱式无负压、水箱变频供水设备、罐式变频调速供水设备、污水提升设备、油水分离设备、城市区域加压泵站改造、升级换代产品;水箱清洗消毒;设备长期维护、维修、保养;代办卫生许可证申办、年检、延续及公共维修基金申请等服务。
[展开更多]

技术特点及与传统产品比较

  设备在额定供水流量及设备扬程的条件下,连续工作运行时间不少于10小时,设备各部件、各动作均正确无误,正常运行。
  设备具有手动和自动控制功能。
  当水位下降至设定的超低水位时,设备自动停机并报警,待水位恢复到设定的启泵水位时,设备自动启动并消除报警。
  设备具有电源过压、欠压、缺项、过载、过流等故障的报警及自动保护功能,问题解决后可以自动恢复正常运转。
  设备具有超压保护功能,在实际压力升至设定的超高压力时,设备能自动停止运行并报警;当超高压力消除后,设备能自动恢复正常运行。
  设备配备两台及以上水泵时,每台水泵(含备用泵)能自动切换交替运行,水泵的切换时间与设定时间的偏差不超过30秒,且先启先停。
  控制柜的显示器显示电流、电压、启动、停止、设定压力、工作压力、水泵供电频率、故障显示等。
  设备出水流量检测为零时,水泵停止运转,《水泵无压巡检装置程序》启动,自动检测水泵是否存在故障,如水泵无故障,则节能小流量保压泵、隔膜保压罐启动保压。
  传统的供水设备安装的是电接点压力表或远传压力表,控制精度差、传输速度慢,无法满足供水设备的控制精度和传输速度要求。
 出水端的 丹佛斯或施耐德不锈钢压力传感器,将压力转化为标准电信号参与控制过程演算,保证供水安全。
  传统的三通管件为管路切口直角状对接,管路内部有焊点和毛刺,增加过流阻力,而且无法使用自动化焊接。
  我公司生产的无阻力不锈钢无缝分流管件接口连接处,和主管一体式冷拔三通管路冷拔工艺,在管口形成一个圆滑向上的圆弧过渡直口与其它管路焊接,水泵出水处弯头到接口为一次性压制成型,内壁光滑、这样就使水在管路内形成无阻力过流,降低电机输出功率、提高功效、与传统工艺比较节能10%、延长设备使用寿命、实现设备节能化。
  传统的铁制阀门与管路多次连接,工艺复杂、阻力大,易出现故障,美观度差。经过一段时间使用后出现问题,一、外观锈蚀,结构损坏,产生泄漏,既污染管路,又污染环境;二、内部锈死,无法关闭,出现故障或设备检修时,无法关闭,如果更换和维修必须关闭小区总阀门,影响全部小区的正常供水。
  不锈钢手轮式球阀可以解决传统的液体输送设备中由二片法兰对夹传统的铁制蝶阀存在的密闭性不好、易泄漏、易锈蚀、阻力大、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等技术问题。
  传统的软接头与其它管路要靠两端的各自两片法兰与管路进行连接,存在密闭性不好、易泄漏、易锈蚀、不易更换和维修、工艺复杂、多次连接、与相关管路连接复杂、连接速度慢、美观度不好等技术问题。
  我公司生产的快装式软接装置,它包括软接头和连接装置两部分;其特征在于,通过活结将连接体、锁紧套与软接头和管路连接,形成一个连接整体;快装式软接装置可以两端均为通过活结将连接体、锁紧套与软接头和管路连接的型式;也可一端为通过活结将连接体、锁紧套与软接头和管路连接,另一端为通过软接法兰、法兰与软接头和管路连接。可以解决传统的液体输送设备中由设置在软接头两端的各自两片法兰通过若干条螺栓将软接头与管路连接存在的密闭性不好、易泄漏、不易更换和维修、工艺复杂、多次连接、与相关管路连接复杂、连接速度慢、美观度不好等技术问题。
  传统的供水设备不具备节能小流量保压泵、节能型不锈钢隔膜保压罐,在夜间或用水量极小时,依旧靠大泵运转来供水,存在耗能大,设备易损坏的弊病。
  当用水低峰和夜间用水量很小时,主泵休眠,节能小流量保压泵启动、节能型不锈钢隔膜保压罐稳定管网压力,确保用户小流量用水,当用水量增大时,节能小流量保压泵停止、主泵启动开始工作。此功能除起到节能最大化的效果外,还能降低环境噪音,延长设备使用寿命。
  我公司引进德国EWM等离子焊接技术、生产的纵缝焊接机、环缝焊接机、角缝焊接机,焊接我们的无负压缓冲罐、节能型不锈钢隔膜保压罐及不锈钢阀门管件等,先进的焊接技术使焊缝做到了单面焊接、双面成型,无需再进行表面抛光处理,美观的焊缝成为精铭泰产品一道靓丽的风景。
  传统的止回阀为单独对夹式止回阀与阀门靠短节和法兰焊接连接,存在的延长管路长度、增加占地面积、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等问题。对夹式止回阀采用橡胶垫密封,橡胶老化易产生泄漏。
  低阻力旋启式不锈钢止回阀外形为锥形。传统的对夹式止回阀采用橡胶垫密封,橡胶老化易产生泄漏,我公司的产品低阻力旋启式不锈钢止回阀,可以解决传统的由带法兰短节连接的对夹式止回阀组成的止回装置存在的密闭性不好、易泄漏、延长管路长度、增加占地面积、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等技术问题。
  传统供水设备在水泵前后采用平进平出的连接方式,存在阻力大、耗能、止回阀易泄漏、噪音大的问题。
  我公司供水设备采用在水泵前后平进上出的连接方式,水泵出水口通过无阻力弯头、管路、密闭式止回装置上行管路的连接方式出水,行程阻力小、节能、低噪音、止回阀无泄漏。
  传统的设备底座一般为普通槽钢,在湿度较大的泵房内使用一段时间后即产生锈蚀、污染环境。裸露的减振垫显得设备杂乱无章极不美观。
  我公司产品采用不锈钢材质的底座并配有不锈钢减振器护板和压力传感器护罩,在过水部件全部为不锈钢材质的基础上,其余裸露部件也为不锈钢材质,以确保在湿度较大的泵房内仍然可以最大限度的长时间保证设备及泵房的干净整洁。
[展开更多]

自动化控制及远程网络视频监控系统

  远程数据监控系统可查看当前设备运行情况以及各种参数设置和报警信息等数据;可以查看设备的历史报警画面、显示设备在运行期间所出现的所有设备故障信息;设备的出水压力运行曲线等运行数据,通过此画面可以看到每套设备的出水压力的稳定性。
  远程数据监控系统客户不用投资建设接收平台,通过精铭泰公司提供的专用网络地址,通过互联网即可在客户自己的终端(计算机、本机、手机)完成远程监控。由于链接互联网平台,客户不发生运行费用,信号稳定、不断线,可确保数据、音频、视频的长期实时传输。解决了传统监控设备投资大、运行成本高、信号传输不稳定的弊端。
  远程视频监控可以在电脑和手机上安装相关软件,并且可以同时多个用户在线查看一个泵房的视频情况。另外还可以对视频摄像头进行360度移动画面设置,只要监控范围内出现移动物,无关人员进入泵房,系统就会自动截图并把图片发送到用户邮箱,供水设备跑水,淹没泵房时能及时通过手机、电脑等有监控功能的移动终端上提示报警画面。
  远程网络视频监控系统”具有实时监控、实时显示、实时报警的功能,可以使用户第一时间掌握设备的运行状况,及时进行故障处理,确保泵房、设备的安全。
  远程网络视频监控系统”具有远程终端显示的功能,设备的管理机构、管理人员,不需要到设备间去现场查看,只需要在自己的手机或电脑前就可以对设备进行监测监控、数据查看、参数修改和设定,这就极大的减轻了管理人员的劳动强度。
  远程网络视频监控系统”具有移动画面设置功能,泵房内一旦出现丝毫的位置移动,用户终端就会报警,这就等于在水泵房内设置了一个24小时不休息的保安,提高了设备、泵房的安全系数,即防盗又防恐。
  远程网络视频监控系统”具有查看设备的历史报警画面功能,用户就可以通过分析,找出出现问题的原因和规律,提前对设备进行故障预警、事故预防和处理,防患于未然。
  远程网络视频监控系统”具有进出水压力曲线等运行数据显示功能,通过分析,就可以对设备的参数进行进一步优化,使设备运行高效、节能。
  我公司设计生产的精铭泰牌JMTHB型微机控制变频调速给水设备控制柜柜体采用冷轧框架式结构具有自动照明及自动散热功能,柜内电器元件选用施耐德、西门子、ABB、富士电机等同等档次品牌产品,并全部使用(包括PLC、变频器、人机界面等低压产品)统一品牌类别产品。设备进水压力(流量)控制全部采用丹佛斯、施耐德进口品牌压力传感器控制。
  电气控制部分使用统一品牌的优势
  使用统一品牌的电气元件可以提高控制系统的兼容性和合理性,进一步保证自动化控制系统运行的安全系数。
  统一品牌的核心控制部分(PLC、变频器、人机界面等),可以通过通讯(以太网连接、RS485、232等)的连接方式,提高控制系统的响应速度,从而提高设备的控制精度,保证用户的用水质量。
  统一品牌的通讯兼容性在自动化控制领域中具有:容量大。工作频率比目前使用电缆连接的工作频率高出3-4倍。信号衰减小,减少因信号传输过程衰减影响系统控制精度。 防干扰性能好。不受强电干扰、电气干扰 和雷电干扰,抗电磁脉冲能力也很强,保密性好。
  我公司产品采用了多项自动化。
  首先微机全自动变频控制采用了电气、仪表、控制三位一体的自动化控制系统,本系统将PLC与变频器有机结合,实现对三相异步电动机的变频开环调速作过程和运转的有效控制,达到电动机高效、安全的调控效果。
  其次采用了恒压模糊控制技术。在自动控制领域中,对于难以建立数学模型、非线性、大滞后和时变的控制对象采用传统的控制策略,采用模糊逻辑把人的控制经验归纳为用定性描述的一组条件语句,然后利用模糊集理论,将其定量化,使控制器得以接受人的经验、模仿人的操作策略,这就形成了所谓的模糊控制器。这种控制器来自于操作员的经验或实际实验的结果,而不是来自于数学模型。可以完全替代人的手动操作,可克服人的不确定因素,使系统具有更高的可靠性;更重要的是它能解决传统基于线性系统理论难以解决的控制问题.
  精铭泰牌JMTHB型微机控制变频调速给水设备控制系统具有过电流、过电压、欠电压、对地短路、电源缺相、散热片过热、外部报警、变频器内过热、制动电阻过热、电动机过载、变频器过载、DC熔断器断路、存贮器异常、键盘面板、通信异常、CPU异常等自动报警及保护功能。
  精铭泰牌JMTHB型微机控制变频调速给水设备控制系统中配有中央处理器(PLC)及可编程序控制系统,可根据用户具体要求,实现自动化控制功能。设有多路模拟量输入、输出接口、实现多路模拟信号比较。具有能源管理功能,可实现对设备的能源消耗、累计并记录,从而对设备运行能耗进行有效分析和存储。具有远程监控管理功能,可实时监控设备的运行工况及各种运行数据的采集和储存。设备具有自动检测系统,设备具有开机自动检测程序控制,自动检测各项技术参数是否存在异常,如无异常,设备正常启动,如出现异常,自动发出声光报警。具有可变压控制功能,可根据用户方出水流量及压力变化,控制输出电压,以达到自动调节恒压的使用目的。
[展开更多]

产品说明书

精铭泰牌JMTHB型微机控制变频调速给水设备产品说明书

(点击左侧图片下载产品说明书)
