精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备

【设备型号】JMTB-设备流量-设备扬程-单台电机功率-水泵台数(含备用泵)
【功率】( )kw
【技术参数】

流量范围 0-3000m³/h

压力范围 0-2.5Mpa

水泵电机功率 ≤300kw

电源 380V+10%

适用环境 温度0-40℃

相对湿度不超过90%



工作流程及原理

  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备新款隆重上市!
北京精铭泰工程技术开发有限公司采用智能化控制手段和技术,自动控制水泵工况和水体流态,从根
本上消除负压生成条件,在行业内提出“根本不产生负压,而不是产生了负压后再去消除”的设计理念。精铭泰牌JMTB无负压(无吸程)管网增压稳流给水设备是在对水力过渡过程深入研究的基础上提出了求解最不利参数的数学模型并依此设计了稳定流态(无瞬变流态)的控制模型,使水泵在约束条件下软启动、软停止、平滑 调速、稳态切换,甚至在水泵失控、故障、出水管路断裂等极端状态下均不会破坏管网的稳定流态,因而不会产生负压,是行业的佼佼者。

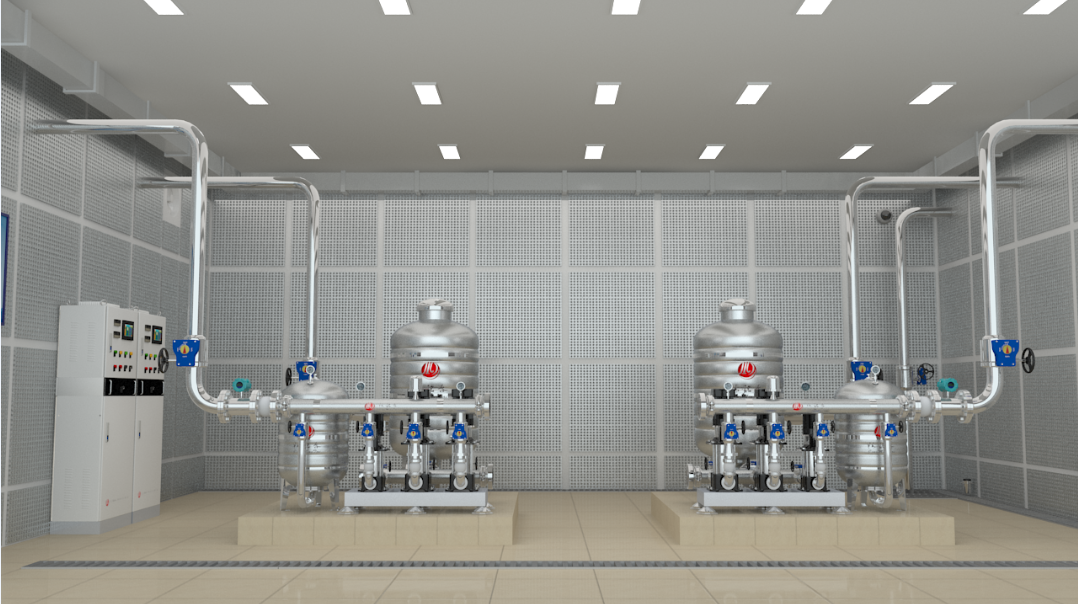

       市政水经过不锈钢进水总阀门(用户配置)、双阀体结构低阻力安全型不锈钢过滤器倒流防止器、不锈钢压力传感器、带加强筋的不锈钢无负压缓冲罐、无阻力不锈钢无缝分流管件、不锈钢手轮式球阀、快装式软接装置、节能高效立式多级离心泵、节能小流量保压泵、无阻力不锈钢弯头、快装式软接装置、低阻力旋启式不锈钢止回阀、不锈钢手轮式球阀、无阻力不锈钢无缝分流管件、节能型不锈钢隔膜保压罐、不锈钢压力传感器、由用户自行安装的软接装置、流量计和控制阀门、进入用户管网。
  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备在深入研究负压生成机理的基础上,提出消除负压生成条件并使其根本不产生负压的设计理念,有效叠加市政管网剩余水头,实现节能供水,采用微机控制技术实现稳流补偿功能,通过自动化控制系统实现了与自来水管网的直接串联。
  当市政管网进水流量、压力满足用户方供水需求时通过PI控制方法可实现对设备出水端的变量恒压的控制目的,在市政管网进水流量(压力)满足不了用户方最大用水需求时,智能控制系统自动改变出水流量抑制负压产生的同时最大限度满足用户方用水需求,当市政管网压力(流量)下降至最低约束值时设备自动停机保护管网安全,当条件恢复时自动启动。所以根本不产生负压,而不是产生了负压后再去消除。当用水低峰和夜间用水量很小时,主泵休眠,节能小流量保压泵启动、节能型不锈钢隔膜保压罐稳定管网压力,确保用户小流量用水,当用水量增大时,节能小流量保压泵停止、主泵启动开始工作。
  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备对设备进出口两端的不锈钢压力传感器采集的数据,进行演算,将压力转化为标准电信号参与控制过程演算,并依演算结果限定水泵出水量,叠加市政管网压力,得出最优的数据,控制水泵转速,最大限度的节约能源。 我公司生产的每套精铭泰牌JMTBB型无负压(无吸程)管网增压稳流给水设备在出厂前均100%进行产品检验,并由电脑自动打印出该产品的实际检测数据与国家标准数据的检验报告,随合格证一同交付客户。 实际检测数据包括:外观检验、无负压功能试验、全密闭试验、无水自动停机、有水自动开机保护功能试验、小流量保压功能试验、压力控制误差试验、水泵自动切换功能试验、设备启、停控制功能试验、备用泵自动投入运行功能试验、设备的耐压强度试验、噪声检验、稳流补偿器检验、真空抑制器检验、控制柜外观、部件、防护等级检验、面板显示检验、全自动运行功能检验、相序保护功能检验、自动保护功能检验、远程报警功能检验、电气间隙与爬电距离检验、安全接地检验、水泵机组检验、管路阀门及仪表检验。 本产品流量范围每小时0-3000立方米、压力范围0-2.5兆帕、水泵电机功率小于等于300千瓦、电源350-450伏、适用环境温度0-40摄氏度、相对湿度不超过百分之九十。 本产品适用于新建、改建住宅小区、商务及办公楼、宾馆、饭店、工矿企业、自来水厂、城市区域加压泵站等生活、中水供水。 我公司将为广大用户提供优化设计的崭新产品;各类住宅、老旧小区、企事业单位、大专院校、医院、部队、酒店、大型综合体的无负压、箱式无负压、水箱变频供水设备、罐式变频调速供水设备、污水提升设备、油水分离设备、城市区域加压泵站改造、升级换代产品;水箱清洗消毒;设备长期维护、维修、保养;代办卫生许可证申办、年检、延续及公共维修基金申请等服务。
[展开更多]

技术特点及与传统产品比较

  传统的供水设备采用吸入大气法解决负压问题,在密闭水罐的顶部装上一个或一组自动吸排气阀,当水泵抽水流量大于管网进水流量而产生负压时打开吸气阀吸入大气,使密闭水罐成为在大气压力下的开口容器,因此消除了负压。
  吸入大气法供水设备在使用中当负压产生时吸入大气, 不能做到全封闭,自然会有空气或吸入物污染水质的可能。
  作为纯机械结构负压消除装置或电磁阀必然存在的动作失灵和机械寿命问题。特别是当管网水压足够而水泵容量不大时根本没有负压产生的可能,面对瞬变流产生的负压,动作相对迟缓的机械阀门安全性很难把握。另外,若阀门长年不动,极易出现机械故障,留有安全隐患。
  另一种传统的供水设备采用预加压法即分腔式罐体解决负压问题,罐体分为高压腔和低压腔两个腔体,罐体在全密闭状态下运行,当低压腔中产生负压时连通装置打开,从高压腔补入预存气体,做到了不与外界空气接通, 就能消除负压的方法。
  预加压法在实际使用过程中,必然会出现预存气体的定量流失,如何检测并保证气体流失后设备的安全运行状态和预存气体能否符合目前国内生活饮用水标准至今还没有得到国家卫生等权威部门的认证。
  我公司在深入了解管路负压生成机理的基础上,采用先进的智能化控制手段和技术,自动控制水泵工况和水体流态,从根本上消除负压生成条件,在行业内提出“根本不产生负压,而不是产生了负压后再去消除”的设计理念。精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备是在对水力过渡过程深入研究的基础上提出了求解最不利参数的数学模型并依此设计了稳定流态(无瞬变流态)的控制模型,使水泵在约束条件下软启动、软停止、平滑调速、稳态切换,甚至在水泵失控、故障、出水管路断裂等极端状态下均不会破坏管网的稳定流态,因而不会产生负压。是先进的供水模式。
  传统的过滤器、倒流防止器一般为铸铁材质,使用一段时间后锈蚀严重,产生泄漏。采用单独的过滤器和倒流防止器用短节和法兰连接又产生工艺复杂、多次连接、延长管路长度、增加占地面积、美观度不好等问题。
  双阀体结构低阻力安全型不锈钢过滤器倒流防止器,它是由不锈钢过滤器、低阻力安全型不锈钢倒流防止器一体化而成的双阀体结构控制装置。不锈钢过滤器将杂质屏蔽在设备之外,并适时从排放口排出,保护设备正常运转;双阀体结构不锈钢止回装置确保水体不会倒流。我公司的专利产品双阀体结构低阻力安全型不锈钢过滤器倒流防止器,可以解决传统的由单独Y型过滤器、倒流防止器连接组成的过滤止回装置存在的密闭性不好、耗能高、易泄漏、易锈蚀、延长管路长度、增加占地面积、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等技术问题。
  传统的供水设备安装的是电接点压力表或远传压力表,控制精度差、传输速度慢,无法满足供水设备的控制精度和传输速度要求。
  进出水口两端的两个丹佛斯或施耐德不锈钢压力传感器,将压力流量转化为标准电信号参与控制过程演算,并依演算结果限定水泵出水量,不超量取水,抑制负压产生,保证市政管网安全。
  传统的无负压缓冲罐罐体为平面结构、无加强筋,承压性及美观度均不理想。
  卧式无负压缓冲罐,罐体为卧式不具备缓解水流波动功能。
  带加强筋的不锈钢无负压缓冲罐稳定进水压力,减缓管网压力波动影响,补偿因瞬变流态和水泵振荡时的流量差。采用立式罐体,保持高于进水口1m以上的重力水头,缓解水流波动,抑制负压产生。
  我公司生产的带加强筋的不锈钢无负压缓冲罐在罐体上设有由凹或凸槽构成的加强筋。可以解决传统的承压储水容器承压性、美观度不好等技术问题。
      传统的三通管件为管路切口直角状对接,管路内部有焊点和毛刺,增加过流阻力,而且无法使用自动化焊接。
      我公司生产的无阻力不锈钢无缝分流管件接口连接处,和主管一体式冷拔三通管路冷拔工艺,在管口形成一个圆滑向上的圆弧过渡直口与其它管路焊接,水泵出水处弯头到接口为一次性压制成型,内壁光滑、这样就使水在管路内形成无阻力过流,降低电机输出功率、提高功效、与传统工艺比较节能10%、延长设备使用寿命、实现设备节能化。
      传统的铁制阀门与管路多次连接,工艺复杂、阻力大,易出现故障,美观度差。经过一段时间使用后出现问题,一、外观锈蚀,结构损坏,产生泄漏,既污染管路,又污染环境;二、内部锈死,无法关闭,出现故障或设备检修时,无法关闭,如果更换和维修必须关闭小区总阀门,影响全部小区的正常供水。
      不锈钢手轮式球阀可以解决传统的液体输送设备中由两片法兰对夹传统的铁制蝶阀存在的密闭性不好、易泄漏、易锈蚀、阻力大、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等技术问题。
      传统的软接头与其它管路要靠两端的各自两片法兰与管路进行连接,存在密闭性不好、易泄漏、易锈蚀、不易更换和维修、工艺复杂、多次连接、与相关管路连接复杂、连接速度慢、美观度不好等技术问题。
      我公司生产的快装式软接装置,它包括软接头和连接装置两部分;其特征在于,通过活结将连接体、锁紧套与软接头和管路连接,形成一个连接整体;快装式软接装置可以两端均为通过活结将连接体、锁紧套与软接头和管路连接的型式;也可一端为通过活结将连接体、锁紧套与软接头和管路连接,另一端为通过软接法兰、法兰与软接头和管路连接。可以解决传统的液体输送设备中由设置在软接头两端的各自两片法兰通过若干条螺栓将软接头与管路连接存在的密闭性不好、易泄漏、不易更换和维修、工艺复杂、多次连接、与相关管路连接复杂、连接速度慢、美观度不好等技术问题。
      传统的供水设备不具备节能小流量保压泵、节能型不锈钢隔膜保压罐,在夜间或用水量极小时,依旧靠大泵运转来供水,存在耗能大,设备易损坏的弊病。
      当用水低峰和夜间用水量很小时,主泵休眠,节能小流量保压泵启动、节能型不锈钢隔膜保压罐稳定管网压力,确保用户小流量用水,当用水量增大时,节能小流量保压泵停止、主泵启动开始工作。此功能除起到节能最大化的效果外,还能降低环境噪音,延长设备使用寿命。
      我公司引进德国EWM等离子焊接技术、生产的纵缝焊接机、环缝焊接机、角缝焊接机,焊接我们的无负压缓冲罐、节能型不锈钢隔膜保压罐及不锈钢阀门管件等,先进的焊接技术使焊缝做到了单面焊接、双面成型,无需再进行表面抛光处理,美观的焊缝成为精铭泰产品一道靓丽的风景。
      传统的止回阀为单独对夹式止回阀与阀门靠短节和法兰焊接连接,存在的延长管路长度、增加占地面积、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等问题。对夹式止回阀采用橡胶垫密封,橡胶老化易产生泄漏。
      低阻力旋启式不锈钢止回阀外形为锥形。传统的对夹式止回阀采用橡胶垫密封,橡胶老化易产生泄漏,我公司的专利产品低阻力旋启式不锈钢止回阀,可以解决传统的由带法兰短节连接的对夹式止回阀组成的止回装置存在的密闭性不好、易泄漏、延长管路长度、增加占地面积、工艺复杂、多次连接、与相关管路连接复杂、美观度不好等技术问题。
      传统供水设备在水泵前后采用平进平出的连接方式,存在阻力大、耗能、止回阀易泄漏、噪音大的问题。
      我公司供水设备采用在水泵前后平进上出的连接方式,水泵出水口通过无阻力弯头、管路、密闭式止回装置上行管路的连接方式出水,行程阻力小、节能、低噪音、止回阀无泄漏。
      传统的设备底座一般为普通槽钢,在湿度较大的泵房内使用一段时间后即产生锈蚀、污染环境。裸露的减振垫显得设备杂乱无章极不美观。
      我公司产品采用不锈钢材质的底座并配有不锈钢减振器护板和压力传感器护罩,在过水部件全部为不锈钢材质的基础上,其余裸露部件也为不锈钢材质,以确保在湿度较大的泵房内仍然可以最大限度的长时间保证设备及泵房的干净整洁。
      传统的供水设备不具备区域防泄漏报警装置,在自身设备或泵房内其它设备出现问题跑水后,管理者不能及时发现和解决问题,使泵房设备被淹,造成很大损失。
      精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备配置的与控制柜联动的区域防泄漏报警装置,在设备自身及泵房内其他设备发生故障,产生跑水情况时,设备自动报警,通知管理人员迅速到岗,解决故障,避免给用户造成巨大的损失。而传统无负压无此功能,在设备自身或泵房内其他设备发生故障,产生跑水情况时,管理人员根本不可能及时发现和解决,造成大面积积水使整个泵房的全部设备以及泵房外的其他房间和设备都会被淹,造成不可挽回的损失。
[展开更多]

自动化控制及远程网络视频监控系统

  远程数据监控系统可查看当前设备运行情况以及各种参数设置和报警信息等数据;可以查看设备的历史报警画面、显示设备在运行期间所出现的所有设备故障信息;设备的进、出水压力运行曲线等运行数据,通过此画面可以看到每套设备的出水压力的稳定性。
  远程数据监控系统客户不用投资建设接收平台,通过精铭泰公司提供的专用网络地址,通过互联网即可在客户自己的终端(计算机、本机、手机)完成远程监控。由于链接互联网平台,客户不发生运行费用,信号稳定、不断线,可确保数据、音频、视频的长期实时传输。解决了传统监控设备投资大、运行成本高、信号传输不稳定的弊端。
  远程视频监控可以在电脑和手机上安装相关软件,并且可以同时多个用户在线查看一个泵房的视频情况。另外还可以对视频摄像头进行360度移动画面设置,只要监控范围内出现移动物,无关人员进入泵房,系统就会自动截图并把图片发送到用户邮箱,供水设备跑水,淹没泵房时能及时通过手机、电脑等有监控功能的移动终端上提示报警画面。
  远程网络视频监控系统”具有实时监控、实时显示、实时报警的功能,可以使用户第一时间掌握设备的运行状况,及时进行故障处理,确保泵房、设备的安全。
  远程网络视频监控系统”具有远程终端显示的功能,设备的管理机构、管理人员,不需要到设备间去现场查看,只需要在自己的手机或电脑前就可以对设备进行监测监控、数据查看、参数修改和设定,这就极大的减轻了管理人员的劳动强度。
  远程网络视频监控系统”具有移动画面设置功能,泵房内一旦出现丝毫的位置移动,用户终端就会报警,这就等于在水泵房内设置了一个24小时不休息的保安,提高了设备、泵房的安全系数,即防盗又防恐。
  远程网络视频监控系统”具有查看设备的历史报警画面功能,用户就可以通过分析,找出出现问题的原因和规律,提前对设备进行故障预警、事故预防和处理,防患于未然。
  远程网络视频监控系统”具有进出水压力曲线等运行数据显示功能,通过分析,就可以对设备的参数进行进一步优化,使设备运行高效、节能。
  我公司设计生产的精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备控制柜柜体采用冷轧框架式结构具有自动照明及自动散热功能,柜内电器元件选用施耐德、西门子、ABB、富士电机等同等档次品牌产品,并全部使用(包括PLC、变频器、人机界面等低压产品)统一品牌类别产品。设备进水压力(流量)控制全部采用丹佛斯、施耐德进口品牌压力传感器控制。
  电气控制部分使用统一品牌的优势
  使用统一品牌的电气元件可以提高控制系统的兼容性和合理性,进一步保证自动化控制系统运行的安全系数。
  统一品牌的核心控制部分(PLC、变频器、人机界面等),可以通过通讯(以太网连接、RS485、232等)的连接方式,提高控制系统的响应速度,从而提高设备的控制精度,保证用户的用水质量。
  统一品牌的通讯兼容性在自动化控制领域中具有:容量大。工作频率比目前使用电缆连接的工作频率高出3-4倍。信号衰减小,减少因信号传输过程衰减影响系统控制精度。 防干扰性能好。不受强电干扰、电气干扰 和雷电干扰,抗电磁脉冲能力也很强,保密性好。
  我公司产品采用了多项自动化专利控制技术。
  采用了非恒定流连续性流态控制技术。精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备在对水力过渡过程深入研究负压生成机理的基础上,提出消除负压生成条件并使其根本不产生负压的设计理念。并以此进行总体设计,提出了求解最不利参数的数学模型并依此设计了稳定流态(无瞬变流态)的控制模型,使水泵在约束条件下软启动、软停止、平滑调速、稳态切换,甚至在水泵失控、故障、出水管路断裂等极端状态下均不会破坏管网的稳定流态。
  其次采用了恒压模糊控制技术。在自动控制领域中,对于难以建立数学模型、非线性、大滞后和时变的控制对象采用传统的控制策略,采用模糊逻辑把人的控制经验归纳为用定性描述的一组条件语句,然后利用模糊集理论,将其定量化,使控制器得以接受人的经验、模仿人的操作策略,这就形成了所谓的模糊控制器。这种控制器来自于操作员的经验或实际实验的结果,而不是来自于数学模型。可以完全替代人的手动操作,可克服人的不确定因素,使系统具有更高的可靠性;更重要的是它能解决传统基于线性系统理论难以解决的控制问题.
  再次采用了自动控制技术。精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备齐全完善的自动控制功能,体现了以人为本的设计思想,让用户在不用担心、不用干预下连续用水.在精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备的设计思想上,将它定位为“自来水管网上的一个终端设备”,为了实现自来水公司供水一体化管理和优质服务(供水安定、平稳、水压充足、水质良好、节水节电为目标)做好技术准备,推动供水产业的发展。为此,我们还设计了数据采集、积累、模型演算及向供水公司远传数据的功能模块,使设备能向总公司报告终端信息,弥补管网上压力监测点数量的不足,这些数据可供“供水优化调度”、“管网规划和设计”、“管网漏水检知”、“水量分析”等信息化管理工作使用。
  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备的管网安全保障对策是使设备保证不超过管网规定给用户的取水流量或管网允许的供水压力的约束条件下运转,并在稳定流态控制,防水锤措施及防止倒流阀门的设置等综合对策下,使管网在设备运行、水泵及电气故障、突然停电、管网停水等可以预见的各种状况下都能不受冲击,不会使局部故障上逆而泱及全局。另一个方面精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备在针对设备出水管网系统特性也预置了超压、超流量、防泄漏等管网安全保护措施。
  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备控制系统具有过电流、过电压、欠电压、对地短路、电源缺相、散热片过热、外部报警、变频器内过热、制动电阻过热、电动机过载、变频器过载、DC熔断器断路、存贮器异常、键盘面板、通信异常、CPU异常等自动报警及保护功能。
  精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备控制系统中配有中央处理器(PLC)及可编程序控制系统,可根据用户具体要求,实现自动化控制功能。设有多路模拟量输入、输出接口、实现多路模拟信号比较。具有能源管理功能,可实现对设备的能源消耗、累计并记录,从而对设备运行能耗进行有效分析和存储。具有远程监控管理功能,可实时监控设备的运行工况及各种运行数据的采集和储存。设备具有自动检测系统,设备具有开机自动检测程序控制,自动检测各项技术参数是否存在异常,如无异常,设备正常启动,如出现异常,自动发出声光报警。具有可变压控制功能,可根据用户方出水流量及压力变化,控制输出电压,以达到自动调节恒压的使用目的。
[展开更多]

产品说明书

精铭泰牌JMTB型无负压(无吸程)管网增压稳流给水设备产品说明书

(点击左侧图片下载产品说明书)
